Cum vă îmbunătățește eficiența producției o supapă rotativă cu deschidere rapidă și curățare rapidă?

Ce este o supapă rotativă cu deschidere rapidă și curățare rapidă?

O supapă rotativă cu deschidere rapidă și curățare rapidă este un tip specializat de bloc de aer rotativ sau supapă de alimentare rotativă concepută pentru aplicații în care atât accesul rapid pentru curățarea interioară, cât și manipularea fiabilă a materialelor în vrac sunt cerințe operaționale critice. Spre deosebire de supapele rotative convenționale care necesită o dezasamblare extinsă pentru întreținere, acest design încorporează mecanisme de deschidere fără scule sau cu instrumente minime care permit operatorilor să acceseze rotorul, carcasa și suprafețele de etanșare în câteva minute. Acest lucru face ca supapa să fie deosebit de valoroasă în industriile în care standardele de igienă sunt stricte, timpul de oprire a producției este costisitor sau schimburile de produse au loc frecvent.

Supapa rotativă în sine funcționează folosind un rotor cu palete multiple care se rotește în interiorul unei carcase cilindrice pentru a măsura sau a transfera solide în vrac, pulberi sau granule dintr-o zonă de presiune în alta - de obicei dintr-un buncăr sau siloz într-o linie de transport pneumatic sau un sistem de ambalare. Funcția de „curățare rapidă” abordează una dintre cele mai persistente provocări operaționale cu supapele rotative standard: dificultatea curățării temeinice a cavității interne, a buzunarelor rotorului și a plăcilor de capăt fără a scoate întreaga unitate din conductă.

Cum funcționează mecanismul de deschidere rapidă

Caracteristica inginerească definitorie a acestui tip de supapă este designul carcasei. Mai degrabă decât o carcasă complet etanșă, cu șuruburi care necesită îndepărtarea completă pentru a avea acces la rotor, supape rotative cu deschidere rapidă, curăţare rapidă utilizați una dintre mai multe configurații de acces:

• Design de carcasă divizată: Corpul cilindric este împărțit în două jumătăți - de obicei superior și inferior - unite prin cleme cu eliberare rapidă, pârghii sau închideri cu balamale. Eliberarea clemelor permite jumătății inferioare să se deschidă sau să cadă, expunând complet rotorul fără a perturba conexiunile de intrare sau de ieșire.

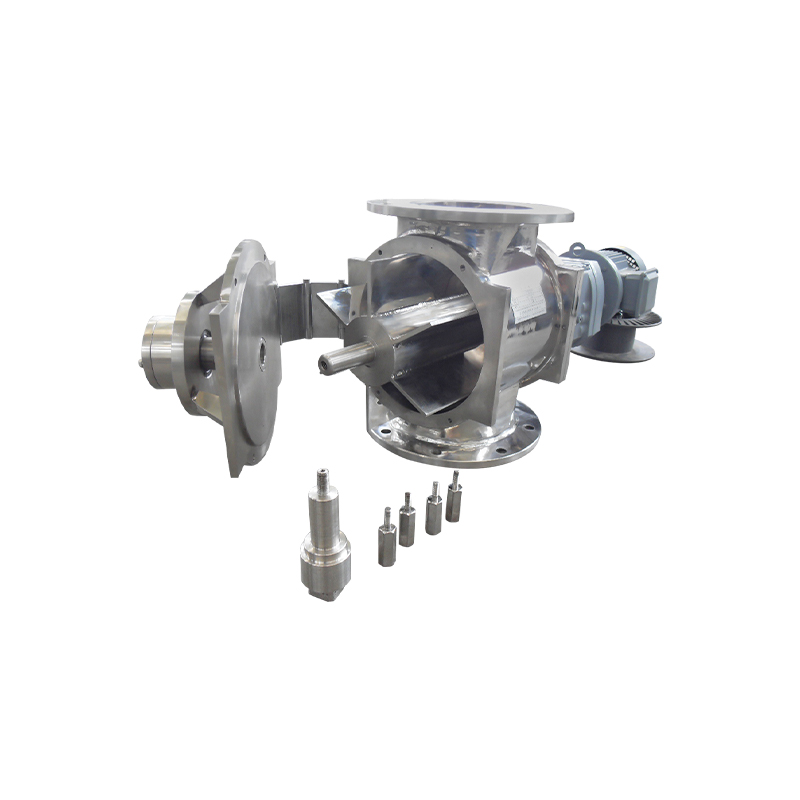

• Design rotor basculant: Placa de capăt de pe o parte a supapei este asigurată cu un inel de blocare cu balamale sau cu o racord de baionetă. Deblocarea inelului permite plăcii de capăt și ansamblului rotorului să alunece sau să se balanseze spre exterior ca o singură unitate, oferind acces complet la buzunarele rotorului și la gaura carcasei.
• Design rotor glisant: Rotorul este montat pe un arbore care poate fi retras axial din carcasă după slăbirea câtorva elemente de fixare, permițând rotorului să fie îndepărtat și inspectat sau curățat pe un banc de lucru, mai degrabă decât pe loc.

Fiecare dintre aceste mecanisme este conceput pentru a minimiza timpul dintre oprirea supapei și accesibilitatea componentelor interne. În modelele bine concepute, expunerea completă a rotorului poate fi obținută în mai puțin de cinci minute fără instrumente speciale, un avantaj semnificativ față de modelele tradiționale care pot necesita o oră sau mai mult de lucru mecanic.

Componentăele structurale cheie și funcțiile acestora

Înțelegerea anatomiei interne a unei supape rotative cu deschidere rapidă și curățare rapidă ajută echipele de întreținere să manipuleze corect echipamentul și să selecteze piesele de schimb adecvate.

Ansamblu rotor

Rotorul este inima supapei. Este alcătuit dintr-un arbore central cu palete sau lame dispuse radial care formează buzunare pentru captarea și dozarea materialului. În modelele cu curățare rapidă, rotorul este fabricat în mod obișnuit pentru a închide toleranțele și poate prezenta modele de buzunar deschise sau semideschise care reduc acumularea de material în colțuri. Rotoarele sunt adesea fabricate din oțel inoxidabil și pot avea vârfuri detașabile ale paletelor din polimeri rezistenți la uzură, cum ar fi UHMWPE sau PEEK, care pot fi înlocuite individual fără a schimba întregul rotor.

Carcasă și plăci de capăt

Carcasa formează cavitatea cilindrică în care se rotește rotorul. În modelele cu deschidere rapidă, carcasa încorporează suprafețe de îmbinare prelucrate cu precizie de-a lungul liniei de despicare sau la interfața plăcii de capăt pentru a menține o etanșare fiabilă atunci când este închisă. Plăcile de capăt conțin scaunele lagărelor, garniturile arborelui și, uneori, conexiunile pentru aerul de purjare. În modelele cu curățare rapidă, plăcile de capăt sunt proiectate pentru îndepărtarea rapidă, deseori securizate de un singur inel de blocare, mai degrabă decât de mai multe șuruburi individuale.

Sistem de etanșare

Garniturile arborelui împiedică migrarea pulberii fine de-a lungul arborelui rotorului în rulmenți și cutia de viteze. În versiunile igienice ale acestei supape, etanșările sunt adesea etanșări cu buze sau etanșări mecanice realizate din materiale conforme FDA, cum ar fi siliconul sau EPDM. Unele modele includ o conexiune de aer de purjare care introduce aer comprimat curat în zona de etanșare a arborelui pentru a crea o barieră de presiune pozitivă, ținând contaminarea produsului în afara carcasei rulmenților.

Materiale de construcție

Alegerea materialului pentru supapele rotative cu deschidere rapidă și curățare rapidă depinde de produsul manipulat, cerințele de reglementare și metoda de curățare utilizată. Cele mai comune configurații sunt prezentate mai jos:

Pentru aplicații farmaceutice și de calitate alimentară, suprafețele interne sunt de obicei finisate la o valoare Ra de 0,8 µm sau mai bună, iar toate materialele care intră în contact cu produsul trebuie să respecte standarde precum FDA 21 CFR, Regulamentul UE 10/2011 sau ghidurile EHEDG. Acest nivel de calitate a suprafeței previne creșterea microbiană și face curățarea umedă mult mai eficientă.

Metode de curățare compatibile cu acest design de supapă

Denumirea de curățare rapidă implică faptul că supapa este compatibilă cu protocoalele de curățare sistematică, nu doar cu o ștergere rapidă. În funcție de industrie și produs, se folosesc mai multe abordări de curățare:

Curățătorie chimică

Pentru aplicațiile cu pulbere uscată în care trebuie evitată umezeala, rotorul este îndepărtat și curățat folosind aer comprimat, perii sau echipamente de vid. Carcasa deschisă permite operatorilor să ajungă complet la toate suprafețele interioare. Acest lucru este obișnuit în industriile de morărit, condimente și chimice de specialitate.

Curățare umedă și CIP

În procesarea alimentelor și producția farmaceutică, supapele sunt adesea curățate în loc (CIP) folosind apă fierbinte, soluții de detergent sau agenți de igienizare. Supapele rotative cu deschidere rapidă și curățare rapidă proiectate pentru compatibilitatea CIP prezintă găuri interne netede, fără zone moarte în care lichidul se poate acumula și orificii de scurgere pentru a permite spălarea completă. După deschidere, componentele individuale pot fi, de asemenea, scufundate și curățate în băi cu ultrasunete pentru o decontaminare completă.

Sterilizare cu abur

Anumite aplicații farmaceutice și de bioprocesare necesită sterilizare în loc (SIP) folosind abur. Supapele evaluate pentru serviciul SIP sunt construite în întregime din materiale care pot rezista la cicluri repetate de abur la 121°C până la 134°C fără deformare, degradare a etanșării sau modificări dimensionale. Acest lucru elimină necesitatea de a scoate supapa pentru sterilizarea în autoclavă.

Industrii și aplicații în care această supapă excelează

Supapele rotative cu deschidere rapidă și curățare rapidă nu sunt un produs de nișă - ele deservesc o gamă largă de industrii în care trebuie să coexiste curățenia în manipularea materialelor și eficiența operațională.

• Prelucrarea alimentelor și a băuturilor: Manipularea făinii, zahărului, cacaoului, laptelui praf, condimentelor și cafelei necesită un control riguros al alergenilor și al contaminării încrucișate. Curățarea rapidă între ciclurile de produs este esențială pentru conformitate și siguranța alimentelor.
• Producție farmaceutică: Ingredientele farmaceutice active (API) și excipienții necesită proceduri de curățare validate. Designul cu acces rapid permite inspecția vizuală completă și prelevarea de probe pentru a verifica eficacitatea curățării.
• Producția de nutraceutice și suplimente: Schimbările frecvente SKU, cerințele stricte GMP și manipularea pulberii fine fac ca supapele rotative cu curățare rapidă să fie alegerea standard în acest sector.
• Prelucrare chimică: Substanțele chimice reactive sau periculoase necesită o curățare minuțioasă pentru a preveni contaminarea încrucișată. Abilitatea de a dezasambla și inspecta rapid supapa acceptă protocoale de manipulare în siguranță.
• Materiale plastice și compuși: Schimbările de culoare și tranzițiile de rășină beneficiază de cicluri rapide de curățare care minimizează timpul de producție pierdut între modificările formulării.
• Hrana animalelor si agricultura: Producția de furaje cu mai multe ingrediente necesită purjare rapidă între loturi pentru a menține acuratețea nutrițională și pentru a preveni transferul de ingrediente.

Specificații de performanță de evaluat înainte de cumpărare

Selectarea supapei rotative potrivite, cu deschidere rapidă și curățare rapidă, necesită o evaluare amănunțită atât a condițiilor procesului, cât și a cerințelor de curățare. Următoarele specificații trebuie definite și comunicate furnizorului:

• Diametrul și lungimea rotorului: Determină capacitatea volumetrică pe rotație și dimensiunea fizică a supapei. Diametrele comune variază de la 100 mm la 600 mm pentru aplicații industriale.
• Viteza și debitul rotorului: Exprimat de obicei în RPM și debit volumetric (m³/h sau ft³/min). Combinația dintre geometria rotorului, viteza și densitatea în vrac a materialului determină debitul masic real.
• Presiune diferențială nominală: Supapa trebuie să gestioneze diferența de presiune dintre intrare (gravitație sau presiune pozitivă) și ieșire (presiunea conductei de transport pneumatic) fără scurgeri excesive de aer pe lângă rotor.
• Aranjamentul conducerii: Configurațiile cu transmisie directă, transmisie prin curea sau motorreductor afectează spațiul de instalare și accesul la întreținere. Unitatea trebuie poziționată astfel încât să nu obstrucționeze mecanismul de deschidere rapidă.
• Certificare de curățare: Pentru industriile reglementate, solicitați documentația care să confirme că designul supapei a fost validat pentru compatibilitatea CIP sau SIP și că finisajele suprafețelor îndeplinesc valorile Ra specificate.
• Clasificare ATEX sau anti-explozie: Dacă se manipulează praf combustibil sau pulberi inflamabile, supapa trebuie să fie evaluată și certificată pentru utilizare în atmosfere potențial explozive conform Directivei ATEX 2014/34/UE sau standardelor echivalente.

Avantajele întreținerii și costul total de proprietate

Beneficiile operaționale ale unei supape rotative cu deschidere rapidă și curățare rapidă se extind cu mult dincolo de confortul curățării. Din perspectiva costului total de proprietate, aceste supape oferă avantaje măsurabile față de modelele convenționale. Timpul redus de curățare se traduce direct în timpi mai scurti de nefuncționare a producției — în unitățile alimentare sau farmaceutice cu producție mare, economisind chiar și 30 de minute pe ciclu de curățare pe schimb, poate recupera sute de ore de producție anual.

Capacitatea de a efectua inspecții vizuale amănunțite în timpul fiecărui ciclu de curățare înseamnă, de asemenea, că uzura vârfurilor rotorului, a etanșărilor și a suprafețelor ale carcasei este detectată devreme, înainte de a provoca deviația măsurătorii, scurgerile excesive de aer sau contaminarea produsului. Această capacitate de întreținere predictivă reduce probabilitatea de opriri neplanificate și prelungește durata de viață generală a supapei. Înlocuirea componentelor individuale uzate - cum ar fi garniturile vârfului rotorului sau garniturile arborelui - este simplă odată ce mecanismul de deschidere rapidă oferă acces, evitând necesitatea înlocuirii premature a întregului ansamblu de supapă.

Când se compară costul de capital cu o supapă rotativă standard, modelul cu deschidere rapidă are un preț inițial mai mare. Cu toate acestea, atunci când sunt luate în considerare costurile forței de muncă pentru curățare, costurile de întreținere în timpul întreținerii și costurile de audit de conformitate cu reglementările, economia ciclului de viață favorizează în mod constant designul de curățare rapidă în orice aplicație care necesită intervale de curățare frecvente sau validate..
